1602字符液晶管腳功能
來源：lcd液晶模塊廠家 發布時間：2017-10-02 點擊量：2611

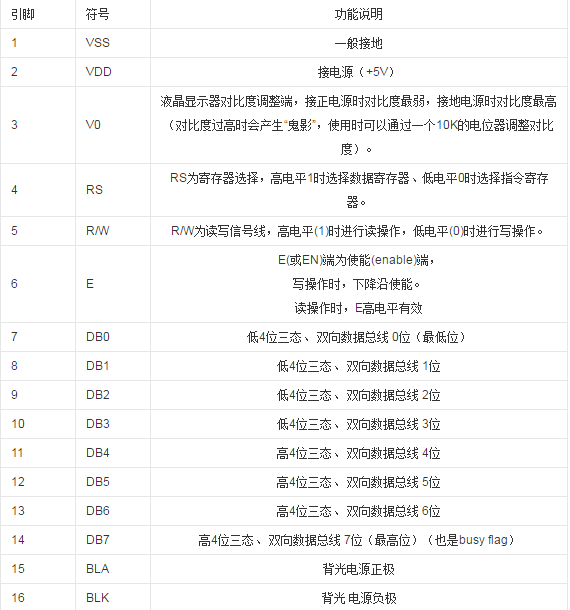

1602字符型LCD通常有14條引腳線或16條引腳線的LCD，多出來的2條線是背光電源線VCC(15腳)和地線GND(16腳)，其控制原理與14腳的LCD完全一樣，其中：

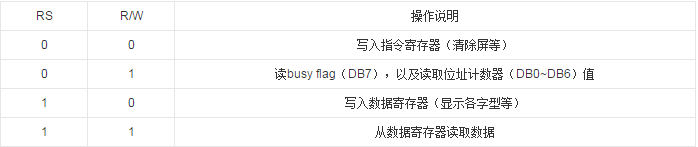

字符液晶模塊寄存器選擇控制表：
注：關于E=H脈沖——開始時初始化E為0，然后置E為1，再清0.
busy flag（DB7）：在此位為1時，LCD忙，將無法再處理其他的指令要求。
